==KELAS 11== Sistem Penerima Radio lansgung dan Tidak Langsung

Pesawat penerima radio mempunyai fungsi sebagai berikut: pertama memisahkan sinyal radio yang dikehendaki dari semua sinyal radio lain yang diterima oleh antena, dan menolaknya sinyal yang tidak dikehendaki tersebut, sinyal yang dipisahkan tersebut lalu dikuatkan sampai pada tingkatan tertentu yang dapat digunakan, dan akhirnya memisahkan sinyal suara dipisahkan dari pembawa (carier) radio untuk didapatkan kembali sinyal informasi dan selanjutnya sinyal audio tersebut dikuatkan dan diumpankan ke speaker.

a. Gambar Blok Penerima langsung

Merupakan generasi awal dari penerima radio pada penerima ini tidak terjadi konversi frekuensi dan sangat sederhana sehingga masih banyak kelemahannya,

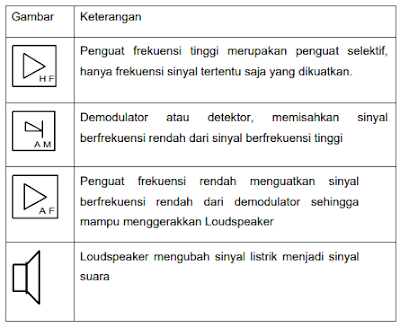

Blok Penerima Radio Langsung

Penerima langsung menerima sinyal tanpa PERUBAHAN BESAR FREKUENSI sampai pada tingkat demodulator. Pada bagian penguat frekwensi tinggi terdapat penguat selektif, yang menguatkan sinyal RF dengan penguatan tertala, jadi menguatkan satu frekwensi saja dan menolak frekwensi diluar frekwensi yang ditala.

Kekurangan dari penerima ini bahwa : penguatan frekuensi tinggi tergantung pada besarnya frekuensi kerja. Untuk menerima dari pemancar lain rangkaian resonator dari penguat frekuensi tinggi harus DITALA lagi. Untuk dapat menerima banyak pemancar dibutuhkan rangkaian resonator yang banyak pula.

b. Blok Radio Penerima Tidak langsung (Superheterodyne)

Penerima superheterodin dikembangkan untuk memperbaiki selektifitas dari sinyal radio dengan frekwensi yang berdekatan dengan cara menggiring semua frekwensi yang diterima ke satu frekwensi tertentu yang seragam yaitu frekwensi IF.

Prinsip Superheterodin adalah jika ada dua buah sinyal sinusoidal dengan frekwensi yang berbeda dicampurkan sehingga kedua sinyal tersebut saling mengalikan atau menambahkan dan dilewatkan pada sebuah fungsi transfer tidak linier maka keluarannya akan mengandung komponen frekwensi jumlah dan selisih dari kedua frekwensi tersebut.

Pada penerima radio superheterodyne, frekuensi sinyal yang diterima diubah kedalam frekuensi yang lebih rendah yang disebut frekuensi antara ( IF = Intermediate Frequency ). Frekuensi ini sama untuk semua sinyal yang diterima baik dari band MW , LW maupun SW yaitu 455 kHz - 470 kHz.
